Diagnóstico dos dispositivos de macrodrenagem da BR-116 entre Novo Hamburgo e Porto Alegre/RS

A Acqua Projetos realizou, para o consórcio BR-116 Norte, amplo diagnóstico das travessias da BR-116 entre Novo Hamburgo e Porto Alegre, em um trecho de 38 km de extensão.

O diagnóstico compreendeu mais de 20 locais de transposição de talvegue, entre os quais o rio dos Sinos, o rio Gravataí e os arroios Gauchinho, Sapucaia, José Joaquim e Luiz Rau. Foram coordenados os serviços de levantamento topobatimétrico e cadastral dos trechos de rio das travessias, realizadas inspeções nos dispositivos e executados os estudos hidrológicos e verificações hidráulicas de cada dispositivo de drenagem.

Os estudos concluíram com uma série de recomendações de melhorias para o DNIT, a serem incluídas nas obras em andamento no trecho, no âmbito dos Projetos Básico e Executivo de Engenharia e Execução das Obras de Melhoramentos Físicos e de Segurança de Tráfego da BR-116/RS. Umas das recomendações, já em implantação, é a elevação dos tabuleiros das novas pontes do rio dos Sinos, garantindo a folga segura para passagem da cheia de 100 anos de tempo de retorno.

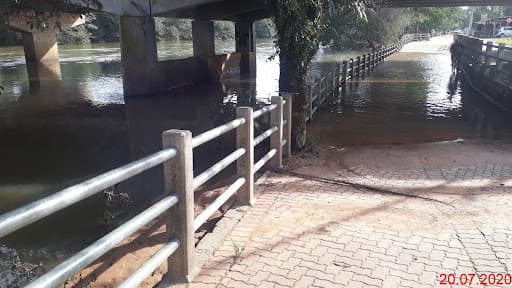

Ponte da BR-116 sobre o rio dos Sinos em evento de cheia

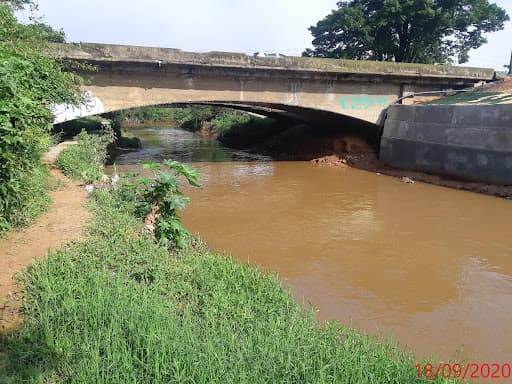

Pontilhões da BR-116 sobre o arroio Sapucaia

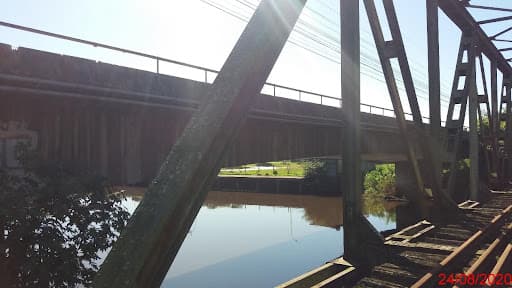

Pontes da BR-116 e da via férrea sobre o rio Gravataí

Construção da ponte do Rio dos Sinos

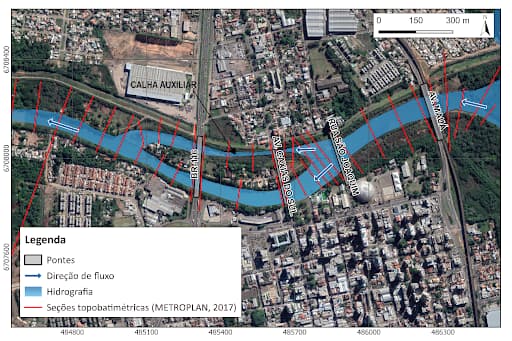

As simulações hidráulicas de verificação dos bueiros, pontilhões e pontes seguiram as diretrizes de projeto do DNIT e, quando necessário, foi utilizado modelo hidrodinâmico para cálculo da linha d'água. No rio dos Sinos, o modelo hidráulico foi utilizado para definição das cotas das novas pontes.

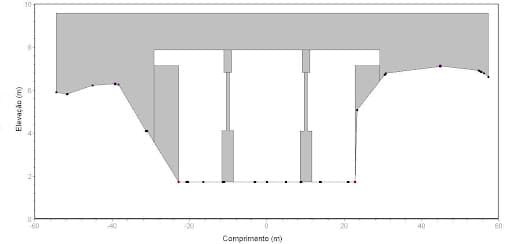

Nos projetos de pontes da várzea (calha auxiliar) do rio dos Sinos, diferentes geometrias foram testadas e seus impactos sobre a linha d'água avaliados.
